图例

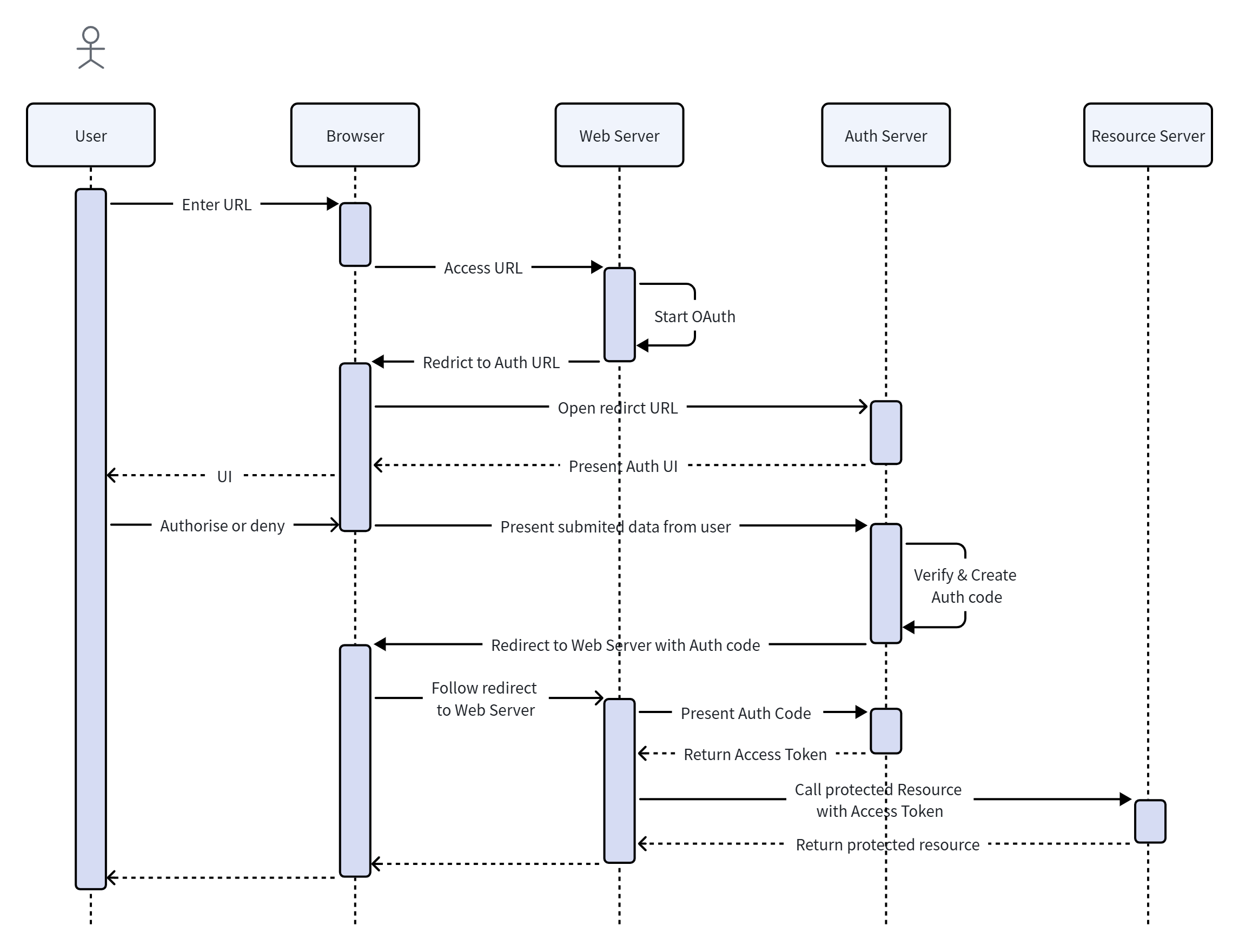

图解

对象代表时序图中的对象在交互中所扮演的角色，如：人、系统、子系统。

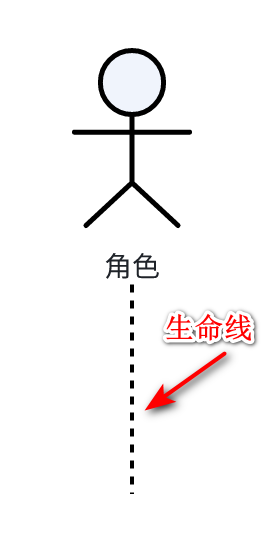

一根向下的虚线，代表对象存活时间。

用矩形表示，表示时间段，代表在这个矩形的时间段内它对应的对象去执行相应的操作。

以一条实线和实心箭头表示。

消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。

用来表示同步的意义。

以一条实线和大于号表示。

消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。

异步消息的接收者和发送者是并发工作的。

以小于号和虚线表示。

返回消息表示从过程调用返回。

以一个半闭合的长方形+下方实心剪头表示。

表示方法的自身调用或者一个对象内的一个方法调用另外一个方法。

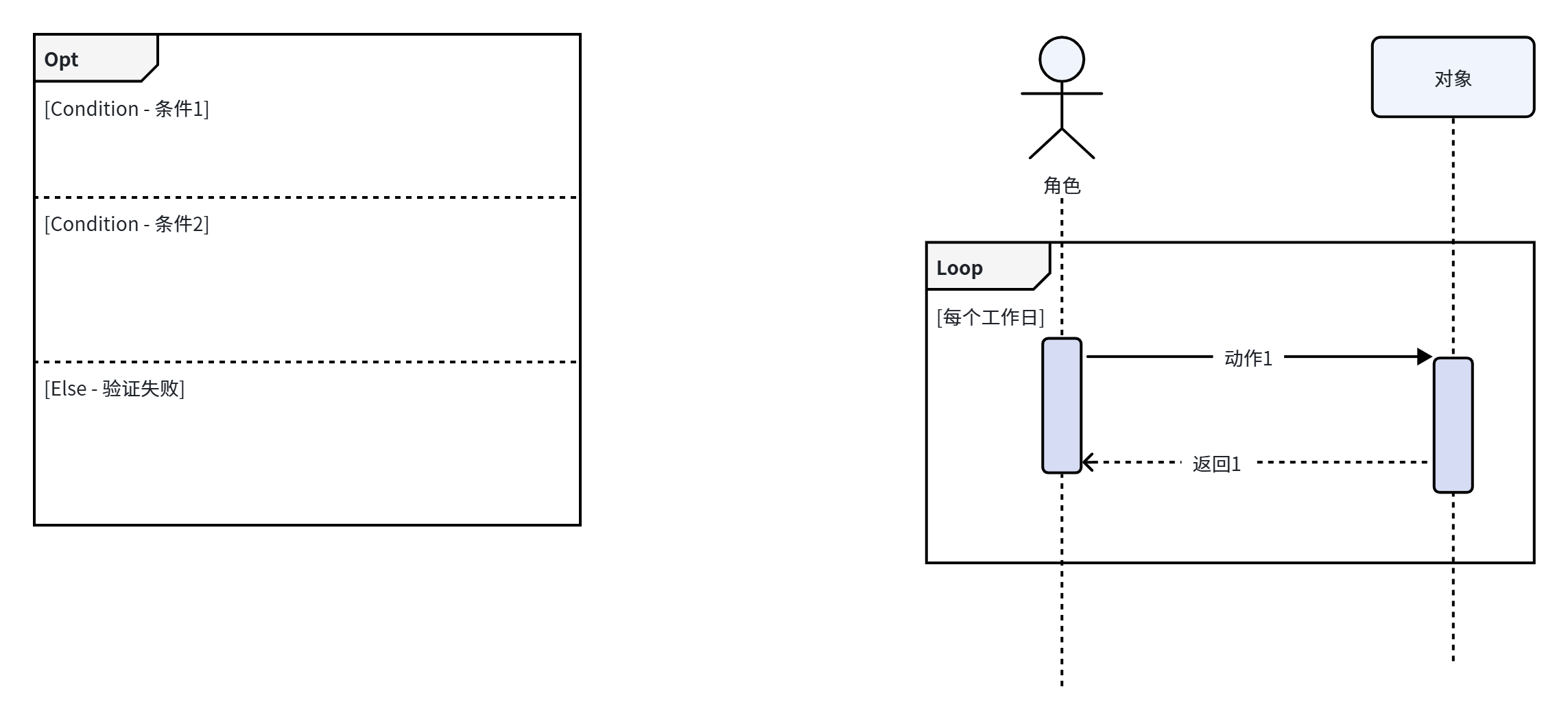

片段类型	名称	说明
Opt	选项	包含一个可能发生或可能不发生的序列。可以在临界中指定序列发生的条件。相当于： - switch…case… - if…elif…elif…
Alt	抉择	包含一个片段列表，这些片段包含备选消息序列。在任何场合下只发生一个序列。可以在每个片段中设置一个临界来指示该片段可以运行的条件。 else 的临界指示其他任何临界都不为 true 时应运行的片段。如果所有临界都为 False 并且没有 else，则不执行任何片段。相当于： - if…elif…else…
Loop	循环	片段重复一定次数。可以在临界中指示片段重复的条件。 Loop 组合片段具有 min 和 max 属性，它们指示片段可以重复的最小和最大次数。默认值是无限制。
Break	中断	如果执行此片段，则放弃序列的其余部分。可以使用临界来指示发生中断的条件。
Par	并行	并行处理。片段中的事件可以交错。
Critical	关键	用在 Par 或 Seq 片段中。指示此片段中的消息不得与其他消息交错。
Seq	弱顺序	有两个或更多操作数片段。涉及同一生命线的消息必须以片段的顺序发生。如果消息涉及的生命线不同，来自不同片段的消息可能会并行交错。
Strict	强顺序	有两个或更多操作数片段。这些片段必须按给定顺序发生。
